高低壓柜安裝

發布時間：2020-09-18 11:32:33

一、變壓器

1.1 適用范圍

適用于配網工程中室內變壓器的安裝。

1.2 引用標準

GBJ148 電氣裝置安裝工程電力變壓器油浸電抗器互感器施工及驗收規范

GB50303 建筑電氣工程施工質量驗收規范

GB50150 電氣裝置安裝工程電氣設備交接實驗標準

DT/L5161 電氣裝置安裝工程質量檢驗及評定規程。

Q/CSG11105.4-2008《南方電網工程施工工藝控制規范》

《中國南方電網有限責任公司電網建設施工作業指導書 第四部分：配網工程》

《中國南方電網公司10kV和35kV配網標準設計（2011年版）》

1.3 設計要求

1.3.1變壓器本體安裝

（1）變壓器安裝應定位準確，牢固穩定地與基礎配合，緊固件齊全完好?；A(chǔ)水平誤差不應大于5mm，基礎的中心線距離以及高度的誤差不應大于10mm；預埋件及預留孔與圖紙?jiān)O(shè)計要求相符，預埋件牢固并熱鍍鋅。

（2）油浸式變壓器安裝要求

a)油浸式變壓器貯油池內應鋪設厚度不小于250mm的卵石層，其卵石直徑宜為50～80mm，卵石干凈、無雜物，排油管內徑不應小于100mm。

b)裝有氣體繼電器的油浸變壓器頂蓋，沿氣體繼電器的氣流方向有1.0%～1.5%的升高坡度（制造廠規定不須安裝坡度者除外）；油枕閥門必須處于開啟狀態；氣體繼電器安裝前應經檢驗合格。

c)變壓器周?chē)鷳?yīng)裝設圍欄，圍欄設寬度為0.5m寬的門。當圍欄對變壓器外廓的凈距大于1.4m時，可裝設柵狀遮欄，柵狀遮欄高度不應小于1.5m，柵條間凈距不應大于200mm，最低欄桿至地面的凈距不應大于200mm；當圍欄對變壓器外廓凈距小于1.4m時，應裝設柵狀遮欄及防護網，柵狀遮欄高度不應小于1.7m，防護網網孔不應大于40mm×40mm，并應覆蓋至地坪。圍欄制作材質宜用SMC 或不銹鋼材料，并設紅白警示色（具體。

d)每臺油量為100kg及以上的三相變壓器，應裝設在單獨的變壓器室內；可燃油油浸變壓器外廓與變壓器室墻壁和門的最小凈距，應符合表1.3.1的要求：

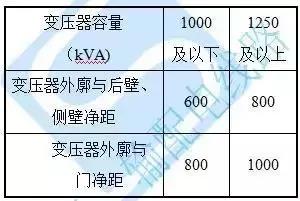

表 1.3.1 可燃油油浸變壓器外廓與變壓器墻壁和門的最小凈距

（3）干式變壓器安裝要求

a)變壓器與門的距離不應小于1.0m，與墻的距離不應小于0.8m。

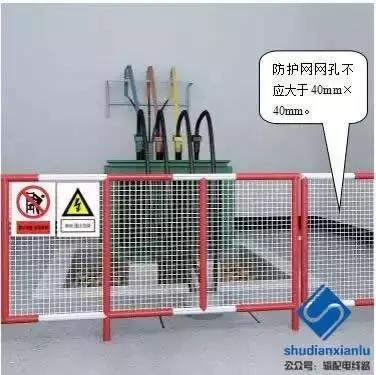

b)非封閉式變壓器周?chē)鷳?yīng)裝設不低于1.7米的圍欄，圍欄網孔不應大于40mm×40mm，遮攔與變壓器外廓的凈距不宜小于0.6m，并在遮攔明顯部位懸掛警告牌；變壓器之間的凈距不應小于1.0m。

c)干式變壓器底座宜加裝防震膠墊，并水平放置；防震膠墊厚度不能小于30mm。

1.3.2 連接電纜或母線的安裝

（1）變壓器高低壓接線應用熱鍍鋅螺栓連接，所用螺栓應有平墊圈和彈簧墊片，螺栓緊固后，螺栓宜露出2~3扣。

（2）變壓器進出線的支架應牢固可靠，標高誤差、水平誤差均不應大于5mm，并與接地線連接可靠。

（3）進出線采用矩形母線時，應進行冷彎，多片母線的彎曲度應一致。矩形母線的最小彎曲半徑應符合驗收規范GBJ 149-1990的規定。矩形母線的搭接連接，其孔徑和孔距應符合驗收規范GBJ 149-1990的規定。母線與設備端子連接，應符合GB 5273-1985《變壓器、高壓電器和套管的接線端子》的要求。

（4）電纜終端與引線連接可靠，搭接面清潔、平整、無氧化層，涂有電力復合脂。低壓出線采用雙根電纜時，出線電纜應分別在接線端子兩側搭接。

（5）主變壓器本體上方的電纜需排列整齊有序、美觀，固定防護措施可靠，采用封閉鋁合金槽盒形式。各槽盒連接板的螺栓應緊固，螺母位于橋架的外側，槽盒接地應可靠。

（6）高低壓進出線（電纜或密閉母線）進出口應進行防火、防小動物封堵。

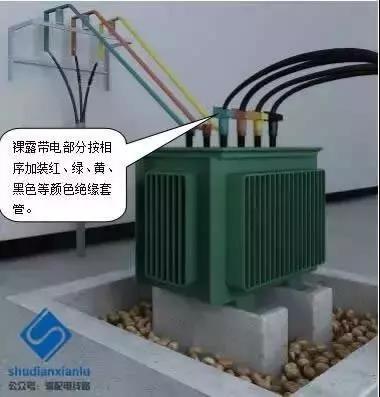

（7）裸露帶電部分宜進行絕緣處理，母線應按相序顏色要求加裝絕緣護套。

1.3.3 接地

（1）油浸變壓器箱體保護接地、變壓器中性點接地線應分別與配電站主接地網獨立連接，且需兩點與主接地網不同網格連接；干式變壓器的鐵芯和金屬件、帶有防護罩干式變壓器金屬箱體的保護接地、變壓器中性點接地線應分別與配電站主接地網獨立連接，且需兩點與主接地網不同網格連接。

（2）變壓器本體接地線截面不宜小于中性線截面的1/2,最小不應少于70mm2。

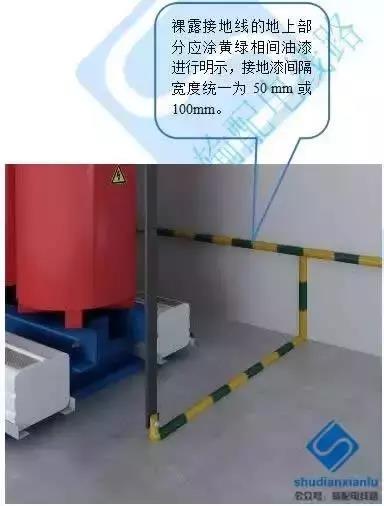

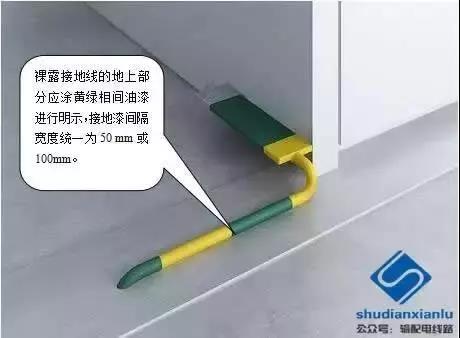

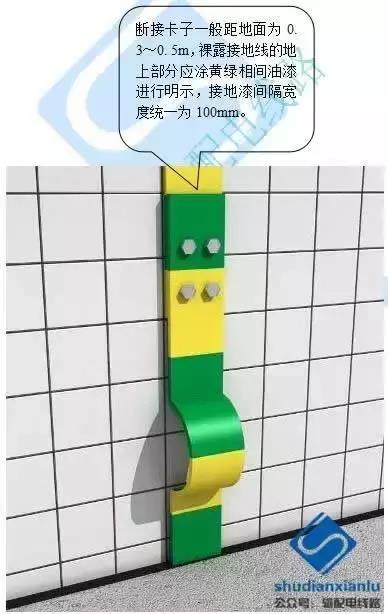

（3）接地體橫平豎直、工藝美觀。裸露接地線的地上部分應涂黃綠相間油漆進行明示，接地漆間隔寬度統一為100mm。

（4）接地線的連接宜采用40mm×4mm銅排或扁鋼通過螺栓連接。

1.4 施工工藝要點

1.4.1 施工前準備

變壓器安裝前，應確保室內地面的基層施工完畢，混凝土基礎滿足設計要求，強度達到允許安裝的要求，焊接構件的質量符合要求；預埋件應牢固及符合設計要求；接地電阻符合設計要求。

1.4.2 變壓器安裝

（1）在變壓器吊裝、就位移動不得發生碰撞及不應有嚴重的沖擊和震蕩，以免損壞絕緣構件，就位移動時要有防止變壓器傾倒的措施。

（2）變壓器應安裝穩固，水平度、垂直度符合設計要求。

（3）變壓器安裝后，套管表面應光潔，不應有裂紋、破損等現象；套管壓線螺栓等部件應齊全，且安裝牢固；油枕油位、油色正常；外殼干凈。

（4）高低壓進出線連接電纜，當采用單芯電纜時，嚴禁用導磁金屬線綁扎固定。

（5）接地線兩端必須用接線端子壓接或焊接,接地應可靠,緊固件及防松零件齊全,與主接地網的連接應滿足設計及規范要求。

1.5 樣板圖片

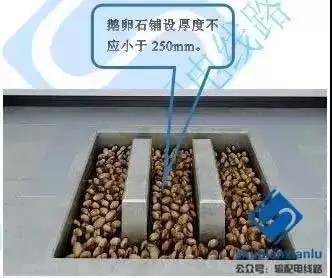

圖 1-1 油浸變壓器安裝基礎示例

圖 1-2 油浸式變壓器進出線安裝示例

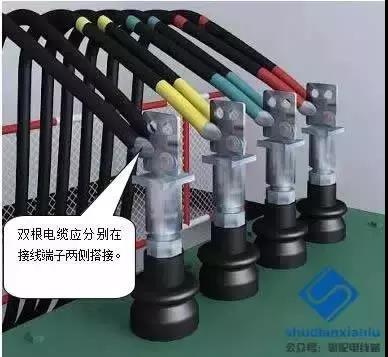

圖 1-3 雙電纜接線端子連接示例

圖 1-4 油浸式變壓器進出線安裝示例

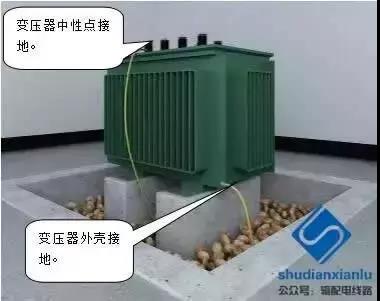

圖 1-5 油浸式變壓器中性點及殼體獨立接地示例

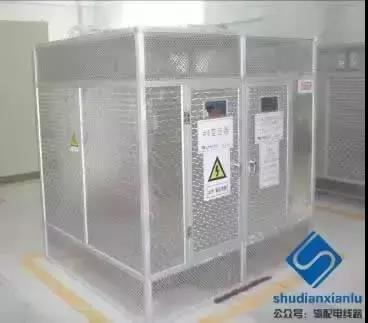

圖 1-6 帶防護外殼干式變壓器安裝示例

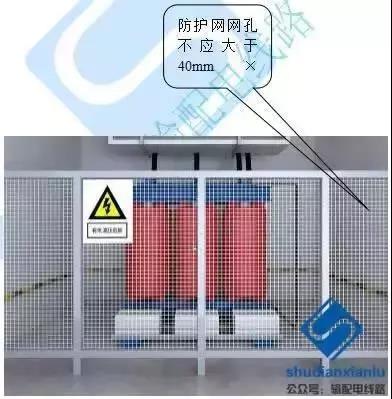

圖 1-7 干式變壓器（未帶防護外殼）圍欄安裝示例

圖 1-8 變壓器接地示例

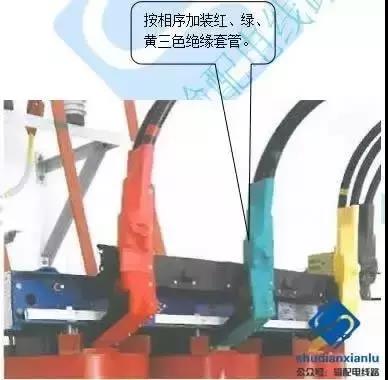

圖 1-9 干式變壓器裸露帶電部分絕緣處理示例

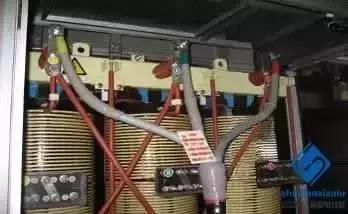

圖 1-10 干式變壓器高壓進線電纜終端頭安裝示例

二、高壓柜

2.1 適用范圍

適用于配網工程中室內高壓柜的安裝。

2.2 主要引用標準

GBJ148 電氣裝置安裝工程母線裝置施工及驗收規范

GBJ50171 電氣裝置安裝工程盤、柜及二次回路結線施工及驗收規范

GBJ50169 電氣裝置安裝工程接地裝置施工及驗收規范

Q/CSG11105-2008 《南方電網工程施工工藝控制規范》

《中國南方電網有限責任公司電網建設施工作業指導書 第四部分：配網工程》

《中國南網公司10kV和35kV配網標準設計（2011年版）》

2.3 設計要求

2.3.1 高壓柜本體安裝

（1）基礎槽鋼允許偏差應符合表2.3.1-1的要求：

表2.3.1-1 基礎槽鋼安裝的允許偏差

（2）基礎槽鋼安裝后,其頂部宜高出抹地平面10mm，手車式成套柜按產品技術要求執行，基礎槽鋼應有可靠的接地。

（3）柜體與基礎槽鋼可用焊接固定和螺栓固定，用焊接固定時，焊接完后須做防腐處理；用螺栓固定時，螺栓應完好、齊全，螺栓表面須有鍍鋅處理。

（4）高壓柜內設備與各構件連接應牢固，高壓柜單獨安裝時，其垂直度、水平偏差以及柜面偏差和接縫間允許偏差應符合表2.3.1-2的規定：

表2.3.1-2 高壓柜安裝允許偏差

（5）柜體與基礎型鋼連接牢固，不宜與基礎型鋼焊死。固定方法如下：

a）壓板固定法：在基礎型鋼上點焊螺栓，用小壓板及螺母把屏柜固定。

b）螺絲固定法：在平放的基礎型鋼上鉆一個固定螺絲的直徑孔，再擰入螺絲加以固定。新建工程應采用螺絲固定法。

（6）高壓配電柜安裝通道要求

高壓配電柜安裝通道要求如表2.3.2-3所示：

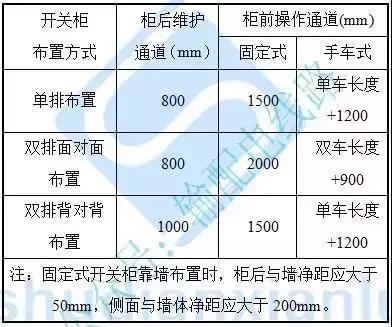

表2.3.2-3 高壓配電柜安裝通道要求

（7）柜的漆層應完整，無損傷，柜體之間的顏色宜和諧一致。

（8）接地

a）柜體的接地應牢固良好，接地裝置宜采用鋼材，導體截面應符合熱穩定和機械強度的要求，其截面≥60mm2。

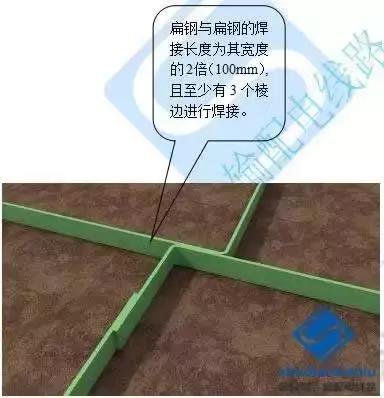

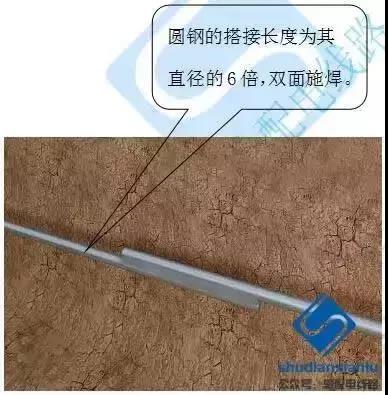

b)接地體的焊接應采用搭焊接，其焊接長度必須符合規定：扁鋼為其長度的2倍（且至少有三個棱邊焊接）；圓鋼為其直徑的6倍；圓鋼與扁鋼連接時，其長度為圓鋼直徑的6倍。

c)柜體與基礎槽鋼連接可靠，有防震墊的柜體接地，每段柜有兩點以上明顯接地。柜內電氣接地應獨立至接地網。

d)柜門用多股軟銅導線可靠接地，其截面≥4mm2；敷設時長度應有適當?shù)念A(yù)度，多股導線的端部應絞緊，必須加終端附件（線而朵），不得松散、斷股。

2.3.2 故障指示器安裝

（1）主機宜安裝在負荷開關柜前面板上，保證主機殼上的金屬卡片卡阻牢固。

（2）相電流傳感器必須安裝在電纜的單相分支上，安裝時直接安裝在被測電纜上，并進行絕緣處理和緊固，防止滑動而造成脫落。

（3）零序電流互感器安裝時應注意將電纜的三根導線進行包裹，電纜的一次接地線必須回穿傳感器，并緊固，以防止滑動而造成脫落。傳感器與主機采用光纖連接，安裝時應將光纖的兩端分別插入到傳感器以及主機的光纖接頭上，擰緊接頭使光纖不能拔出。

2.3.3 連接電纜以及連接母線安裝

（1）封閉式母線水平敷設時，底邊至地面的距離不應小于2.2m。

（2）封閉式母線水平敷設的支持點間距不宜大于2m。垂直敷設時，應在通過樓板處采用專用附件支撐并以支架沿墻支持，支持點間距不宜大于2m。

（3）封閉式母線的連接不應在穿過樓板或墻壁處進行。

（4）多根封閉式母線并列水平或垂直敷設時，各相封閉母線間應預留維護及檢修的距離。

（5）封閉母線外殼及支架應可靠接地，全長不應少于兩處與接地保護導體連接。

（6）單相交流母線金具應連接牢固，且無閉合磁路。安裝前需檢查母線與支持器間無外應力。不同材料的母線搭接，需要用過渡片連接。

（7）聯絡母線橋連接安裝要求

a)應確保母線豎筒垂直，其垂直度誤差<1.5mm/m；聯絡母線橫筒安裝前需要對母線母線筒外形尺寸進行調整，保證其長度與兩豎筒實際距離一致，安裝完畢后，其水平誤差應<1%。

b)母線裸露部分之間及與其他物體之間距離應符合安全凈距≥125mm。所用螺栓要用彈簧墊片，螺栓緊固后，宜露出2～3扣，相鄰墊片的間隙應>3mm。

c)母線的接觸面應連接緊密，連接螺栓應用力矩扳手緊固。水平母線的緊固螺栓應向上安裝，垂直母線的緊固螺栓應向維護側安裝。

2.4 施工工藝要點

2.4.1 施工準備

（1）應在正式安裝前，對高壓柜進行外觀和內部附件的檢查，確保外觀無破損、內部附件無移位和損傷。

（2）對照設計圖紙，核對設備的規格、型號、回路布置等是否符合要求。

（3）檢查接地材料規格型號應符合設計要求，確定基礎預埋件及預留孔洞應符合設計要求。

2.4.2高壓柜安裝

（1）進入戶內應采取適當防護措施實施對門、窗和地面等成品進行保護。

（2）單獨或成列安裝時，其垂直度、水平誤差以及柜面偏差和柜間接縫的允許偏差應符合設計要求。

（3）底板孔洞應進行防火封堵。

（4）母線安裝

a）母線表面光潔平整，螺栓的穿向、緊固力矩、放松方式符合設計圖紙及規范要求。母線規格與連接孔、螺栓大小應明確規定，并且連接孔、螺栓應匹配。

b）使用熱鍍鋅緊固材料。

2.5 樣板圖片

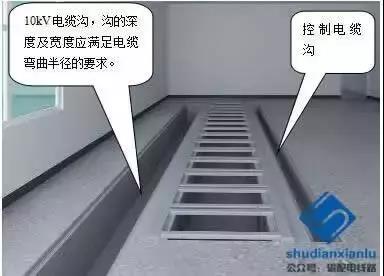

圖 2-1 KYN型高壓柜安裝基礎示例

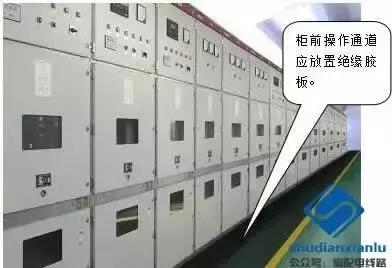

圖 2-2 KYN型高壓柜正面安裝示例

圖 2-3 KYN型高壓柜10kV封閉母線橋安裝示例

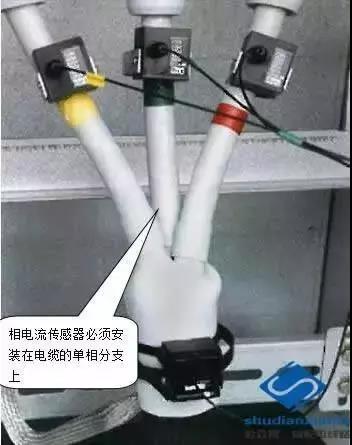

圖 2-4 故障指示器電流互感器安裝示例

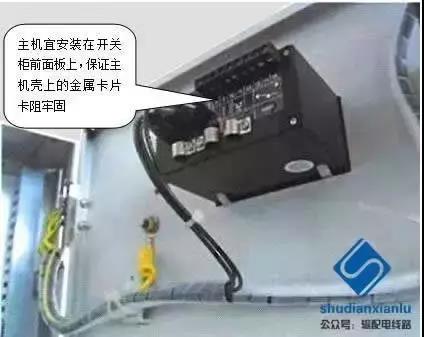

圖 2-5 故障指示器安裝示例

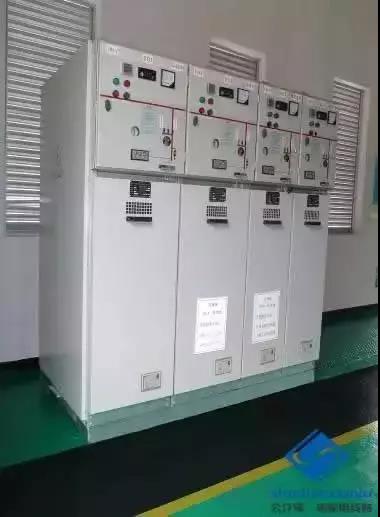

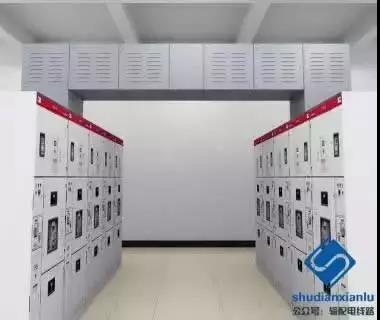

圖 2-6 負荷開關柜安裝正面示例

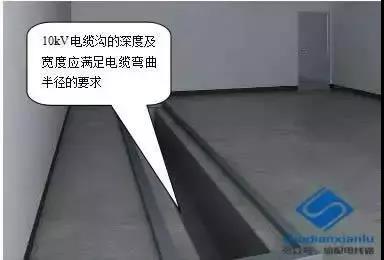

圖 2-7 高壓負荷開關柜安裝基礎示例

圖 2-8 高壓開關柜柜體接地示例

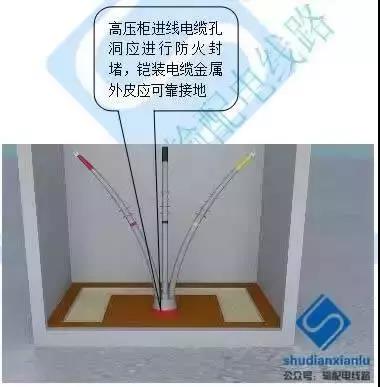

圖 2-9 高壓開關柜進線電纜終端頭安裝示例

三、低壓柜、二次設備柜

3.1 適用范圍

適用于室內配電站低壓配電柜、通訊柜以及配電終端柜的安裝。

3.2 引用標準

GB 50171 《電氣裝置安裝工程盤、柜機二次回路接線施工及驗收規范》

GBJ148 電氣裝置安裝工程母線裝置施工及驗收規范

GBJ50171 電氣裝置安裝工程盤、柜及二次回路結線施工及驗收規范

GBJ50169 電氣裝置安裝工程接地裝置施工及驗收規范

DL/T5161.1~5161.17-2002 《電氣裝置安裝工程質量檢驗及評定規程》Q(chēng)/CSG11105-2008 《南方電網工程施工工藝控制規范》

《中國南方電網有限責任公司電網建設施工作業指導書 第四部分：配網工程》

《中國南網公司10kV和35kV配網標準設計（2011年版）》

3.3 設計要求

3.3.1 基礎安裝要求

（1）低壓柜及二次設備柜基礎型鋼安裝要求如表3.3.1所示：

表3.3.1礎型鋼安裝要求

（2）基礎型鋼安裝后，其頂部宜高出抹平地面10mm。

3.3.2 柜體安裝要求

（1）屏柜單獨或成列安裝時，其垂直度、水平誤差以及盤、柜面偏差和盤、柜間接縫的允許偏差應符合表3.3.21要求：

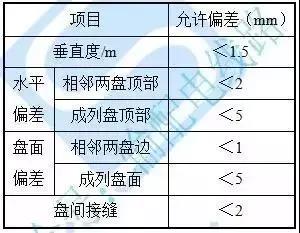

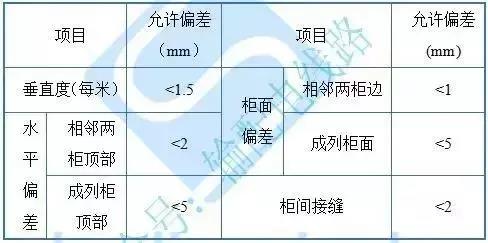

表3.3.2 柜體安裝要求

2）低壓柜及二次設備柜不宜與基礎型鋼焊死，固定方法如下：

a）壓板固定法：在基礎型鋼上點焊螺栓，用小壓板及螺母把屏柜固定。

b)螺絲固定法：在平放的基礎型鋼上鉆一個固定螺絲的直徑孔，然后再攻絲，再擰入螺絲加以固定。新建工程應采用螺絲固定法。

3.3.3 低壓柜及二次設備柜安裝通道要求

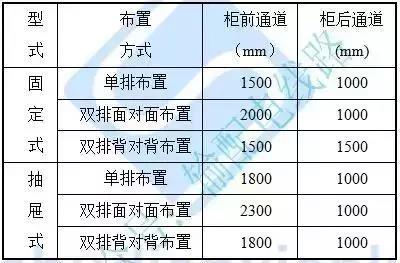

低壓柜安裝通道要求如表3.3.3所示：

表3.3.3 高壓配電柜安裝通道要求

3.3.4 接地要求

（1）基礎型鋼應至少有兩點明顯與主地網連接。

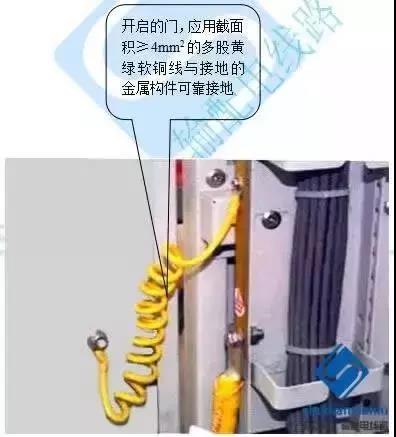

（2）開啟的門，應用截面積≥4mm2的多股黃綠軟銅線與接地的金屬構件可靠接地。

3.4 施工工藝要點

3.4.1 施工前檢查

（1）應在正式安裝前，對高壓柜進行外觀和內部附件的檢查，確保外觀無破損、內部附件無移位和損傷。

（2）對照設計圖紙，核對設備的規格、型號、回路布置等是否符合要求。

（3）檢查接地材料規格型號應符合設計要求，確定基礎預埋件及預留孔洞應符合設計要求。

3.4.2低壓柜、二次設備柜安裝

（1）柜進入戶內應采取適當防護措施實施對門、窗和地面等成品進行保護。

（2）柜單獨或成列安裝時，其垂直度、水平誤差以及柜面偏差和柜間接縫的允許偏差應符合設計要求。

（3）底板孔洞應進行封堵。

（4）直流系統內連接線的安裝接線工藝符合規范要求，排列整齊、工藝美觀。

（5）對于免維護蓄電池現場只進行電池容量的校核工作，放電過程不合格的電池應進行更換；電池更換后需再次進行放電容量的校核工作。

（6）母線表面光潔平整，螺栓的穿向、緊固力矩、放松方式符合設計圖紙及規范要求。使用熱鍍鋅緊固材料。

3.5 樣板圖片

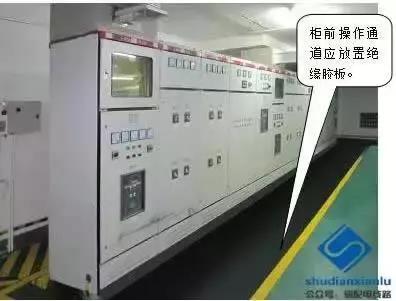

圖 3-1 低壓柜安裝示例

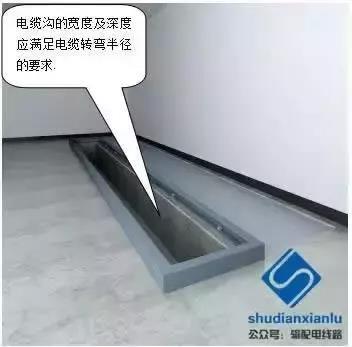

圖 3-2 低壓柜(抽屜柜)基礎安裝示例

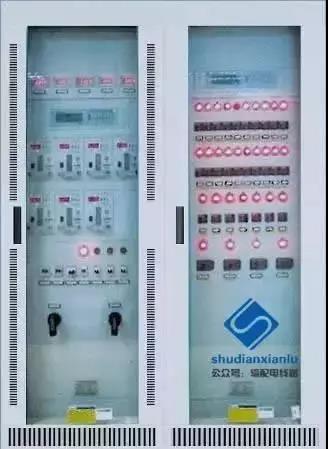

圖 3-3 直流電源柜示例

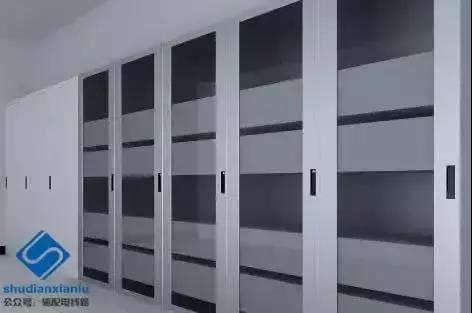

圖 3-4 通訊設備機柜示例

圖 3-5 通信設備

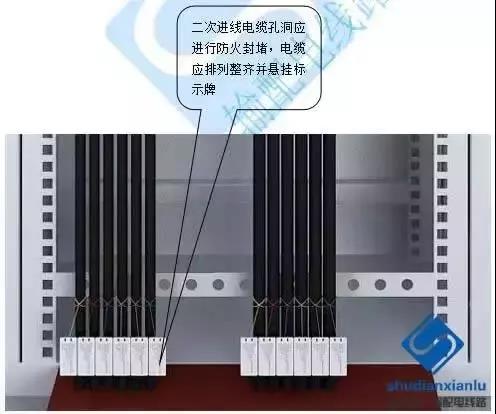

圖 3-6 二次電纜布放、標識牌和防火封堵

圖 3-7 低壓柜及二次設備柜接地示例

四、照明及布線

4.1 適用范

適用于室內配電站(開關站)照明燈具及設備的安裝。

4.2 引用標準

GB 50150 《電氣裝置安裝工程電氣設備交接試驗標準》

GB50303 建筑工程施工質量驗收規范

DL/T 5161.1~5161.17-2002 《電氣裝置安裝工程質檢驗及評定規程》

DLGJ 56-1995 《火力發電廠和變電所照明設計技術規定》

Q/CSG11105-2008 《南方電網工程施工工藝控制規范》

《中國南網公司10kV和35kV配網標準設計（2011年版）》

4.3 設計要求

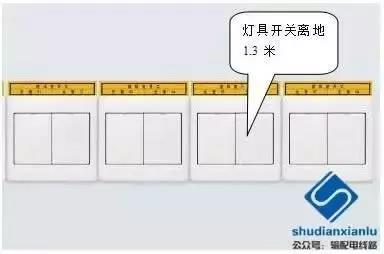

（1）配電箱安裝高度，箱底離地1.5m。燈具開關離地1.3 m安裝。

（2）線路安裝要求整齊美觀，線路的接點應在插座等處，不應在線路中途開口連接。

（3）戶內照明燈具布置應避免布置在屏、柜、高壓設備等設備正上方，壁燈需避開封閉母線橋等設施并避免與門打開時碰撞。

（4）在配電站內應設置消防應急照明燈，其插座不裝漏電保護。電源引自配電箱專用回路。

（5）金屬燈座應與保護線可靠連接。

（6）照明配電箱箱體尺寸統一為：180×600×350（深×寬×高）。

（7）同種類的照明箱、配電箱、開關、插座應統一高度安裝，布置相對集中。

（8）各種電纜應采用暗敷方式。當有明敷要求時，電纜（線）槽盒或保護管安裝應緊貼墻邊、橫平豎直，遇轉角位或障礙物時應曲折規范，各種電纜（線）槽盒或保護管排列整齊美觀。

（9）敷設管路時，應盡量減少?gòu)澢?。?dāng)線路的直線段長度超過15m，或直角彎有三個且長度為8m，均應在中途裝設接線盒。

（10）相線、零線及保護地線要區分顏色。穿帶線的同時，檢查管路是否暢通，管路的走向及盒、箱的位置是否符合設計及施工圖的要求。（管線敷設應明確要求總載面積不超過管截面的60%）。

（11）備用照明燈具開關加裝防護罩并制作標簽，與正常照明燈具開關區分開。

4.4 施工工藝要點

4.4.1 施工準備

a)按設計圖紙及現場實際情況編寫施工方案；按設計圖紙和作業指導書組織施工人員現場技術交底。

b)檢查燈具、開關、插座、阻燃塑料板、槽、線材、管材規格型號應符合設計要求，并有出廠合格證、生產許可證、"CCC"認證標識。

4.4.2 施工準備

（1）燈具宜采用螺栓固定，便于檢修，可采用預埋螺栓或膨脹螺栓的方式。燈具基礎施工前應核對燈具的底座尺寸，底座尺寸應與基礎相互配合。

（2）戶內照明按照設計進行施工，應與土建施工一齊完成。

（3）戶內配電箱，燈具開關均要求嵌入墻內暗裝，應將土建及電氣圖紙對照配合開孔安裝。

（4）安裝的燈泡（燈管）功率符合設計要求，與底座固定牢固。

（5）燈具安裝結束后，在所有燈具的燈泡（燈管）安裝前檢查各回路的整體絕緣測試（1000V兆歐表、0.5MΩ），合格后方可安裝燈泡，并將主回路電纜接入照明電源箱，進行通電檢查，并確定通電24h運行正常。

4.5 樣板圖片

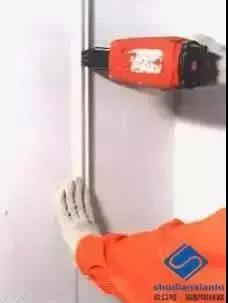

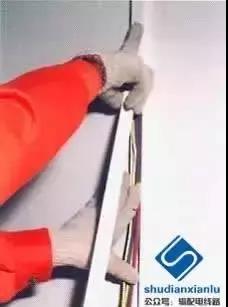

圖 4-1 線槽固定

圖 4-2 槽內放線

圖 4-3 配電站照明示例

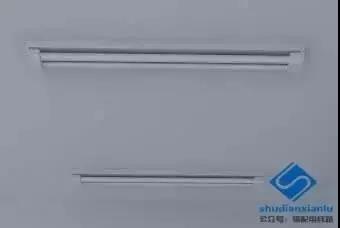

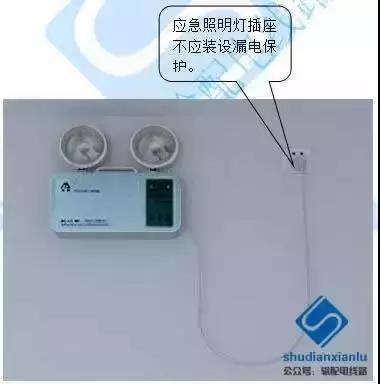

圖 4-4 配電站應急燈安裝示例

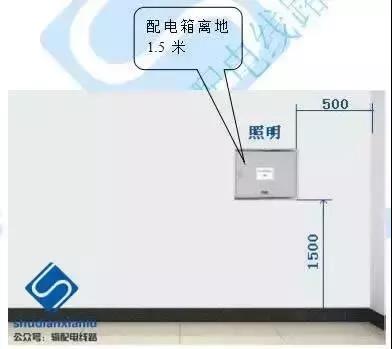

圖 4-5 照明配電箱外型尺寸

圖 4-6 戶內嵌墻式配電箱安裝示例

五、二次接線及設備

5.1 二次接線

5.1.1 適用范圍

適用于配電站(開關站)內的二次設備接線。

5.1.2 引用標準

GB50171 《電氣裝置安裝工程盤、柜及二次回路接線施工及驗收規范》

DL/T5161.1~5161.17-2002 《電氣裝置安裝工程質量檢驗及評定規程

Q/CSG11105-2008 《南方電網工程施工工藝控制規范》

5.1.3 設計要求

（1）高低壓柜上的二次配線應采用不低于500V的銅芯絕緣導線，電流回路其截面不應小于2.5mm2，其他回路截面不應小于1.5mm2；對于電子元件回路、弱電回路采用錫焊連接時，在滿足載流量和電壓降及有足夠機械強度的情況下，可采用不小于0.5mm2的絕緣導線。

（2）每個接線端子的每側接線宜為1根，不得超過兩根接線，不同截面芯線不容許接在同一個接線端子上。

（3）對于單屏蔽層的二次電纜，屏蔽層應兩端接地；對于雙屏蔽層的二次電纜，外屏蔽層兩端接地，內屏蔽層宜在戶內端一點接地。

（4）電纜芯線兩端編號必須核對正確，且已進行對線無誤。當芯線引至接入端子的對應位置時，將芯線從外至內水平地向端子排側完成一個弧形狀接入端子，并保證每條芯線的弧度大小一致。

（5）每條電纜的備用芯要高出端子排最上端位置約250mm ~300mm，以便回路修改增加接線時用。備用芯端頭宜采用熱縮套管封堵處理。

（6）二次設備屏柜上的電纜必須固定良好，防止因脫離或拉壞接線端子排而造成事故。

5.1.4 施工工藝要點

（1）根據二次接線圖及設備端子布置考慮電纜的穿入順序、位置，盡量避免交叉和纏繞現象的發生。同時，對于多列端子的設備應避免電纜芯線左右交叉的現象發生。將電纜分層、逐根穿入二次設備。

（2）電纜頭制作應按作業指導書的要求進行，電纜頭的制作高度統一、制作樣式統一。多層布置的電纜頭高度可以一致，或者從里往外逐層降低，降低的高度要求統一。

（3）電纜的固定可用扎帶綁扎或用電纜夾固定，固定電纜的綁扎應高度一致、牢固可靠，在電纜接線后不應使端子排受到機械應力。

（4）線槽內縮放的電纜不宜太多，至少應留有1/3空間，以利查線和蓋回線槽蓋。

（5）接線位置不在線槽兩側的芯線，通過調整走向或加裝線槽后引至相應的接線位置。

（6）對于多股軟銅芯線，必須根據接線端子排形式選擇壓接針式或OT型接線端子（線鼻子），采用的針式或OT型接線端子應與芯線的規格、端子的接線方式及端子螺栓規格相配。

（7）芯線接入端子應套上線號管，電纜芯線標號應采用異型管或圓型白色塑料管，用專用標號打字機

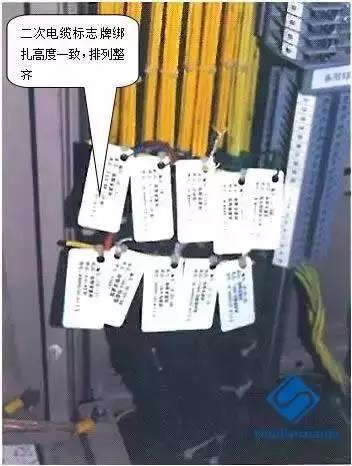

（8）二次電纜標志牌應采用專用的打印機進行打印，二次電纜標志牌中應標明編號、起點、終點和規格。二次電纜標志牌綁扎高度一致，排列整齊，牢固耐用。

5.1.5 樣板圖片

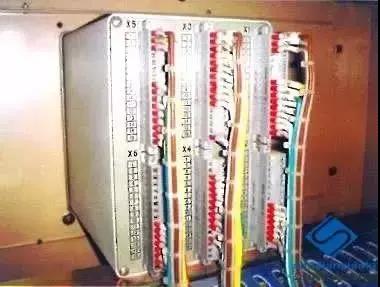

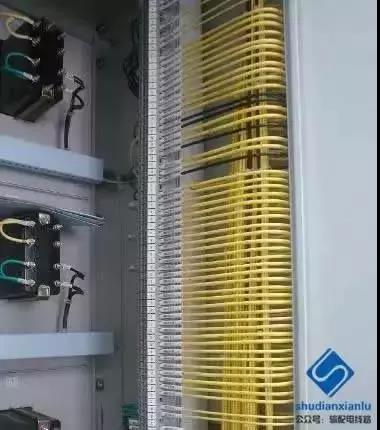

圖 5-1 二次接線示例

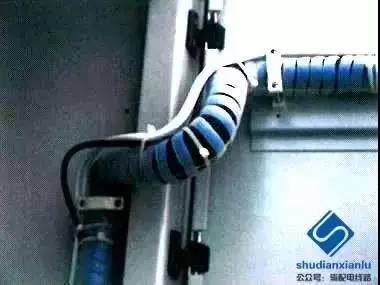

圖 5-2 線束外套塑料管保護示例

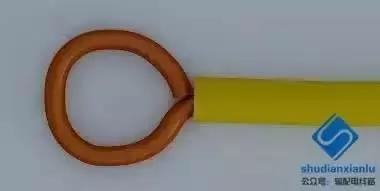

圖 5-3 線束外套塑料管芯線彎圈示例

圖 5-4 二次線布置示例

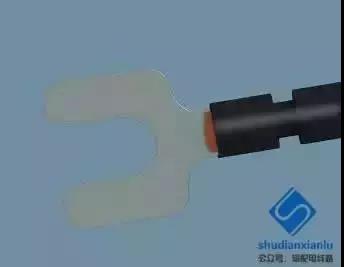

圖 5-5 多股線壓接線耳制作示例

圖 5-6 電纜排列示例

5.2 二次設備

5.2.1 適用范圍

適用于配網工程室內配電站（開關站）的二次設備安裝。

5.2.2 引用標準

GB50171《電氣裝置安裝工程盤、柜及二次回路結線施工及驗收規范》

GB50150-1991《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T516101~5161.17-2002《電氣裝置安裝工程質量檢驗及評定規程》

Q/CSG11105-2008《南方電網工程施工工藝控制規范》

5.2.3 設計要求

（1）計量終端安裝

a）箱體的緊固件（或螺絲）應齊全、完好，且緊固件表面有鍍鋅處理。

b）箱體應密封良好，滿足防水、防潮、防塵的要求。

c）嚴格按照設計要求安裝電器元件，箱體安裝位置應與高壓帶電設備保持足夠的安全距離（滿足《3～110kV高壓配電裝置設計規范》關于安全凈距的要求）。

d）壁掛式終端的箱體安裝用膨脹螺栓固定在墻體上，高度宜為1.2～1.6米，且安裝垂直、牢固；角鐵安裝時應保持水平，水平誤差≤2mm。

（2）戶內開關（環網）柜配電自動化終端安裝

a）終端按安裝形式一般分為壁掛式和柜式。壁掛式安裝的墻體必須牢固可靠、無腐蝕、滲漏等情況；柜式終端安裝在型鋼基礎上，型鋼基礎必須牢固、接地良好。

b)采用壁掛式安裝時，箱體用膨脹螺栓直接固定在墻體上，且安裝垂直、牢固；角鐵安裝時要保持水平，水平誤差不大于2mm；高度宜為1.2～1.6m。

c)采用柜式終端安裝時，柜體用螺栓固定，緊固螺栓完好、齊全，表面有鍍鋅處理；柜體安裝應滿足垂直度偏差小于1.5mm/m。

（3）通訊設備安裝

a）通訊機房地面宜采用抗靜電阻燃材料活動地板、水磨石地面或不產生塵埃的靜電材料，或經防靜電和防塵處理的水泥地面。

b）機柜要安裝在預制好的槽鋼基礎上。具體要求詳見本標準第3節“低壓柜、二次設備柜安裝”的相關內容。

c）走線橋架的安裝高度與機柜頂柜距為50～150mm。走線橋架之間，盡量連通，并且安裝豎向走向的橋架與基礎的型鋼走線槽連通。

（4）接地要求

a) 箱體和終端外殼應可靠接地，箱體內要求配置接地銅排，內部設備的接地線須匯總至接地銅排連接到接地網上。

b)金屬箱體接地宜采用黃綠雙色銅芯多股軟線，其截面不小于４mm2。

c)箱門接地用多股軟銅導線可靠接地，其接地面積不小于4mm2；電流互感器二次側在就地位一點可靠接地，其截面積為2.5mm2；電流互感器安裝用支架接地時，支架應有兩點與接地網可靠連接。

（5）終端及終端內的設備元器件必須按照統一的標準格式進行標注。設備模塊編號、用途、地址編號均要標識清晰。

5.2.4 施工工藝要點

（1）自動化終端安裝應垂直、牢固。終端安裝高度根據設計要求確定，既要方便日常維護工作，又要與高壓設備、線路保持足夠的安全距離（安全距離滿足《3～110kV高壓配電裝置設計規范》關于安全凈距的要求）。

（2）電流互感器安裝應牢固可靠，外觀無損傷，二次接線螺絲及繞組完好；根據終端二次回路按設計圖嚴格對應接線；電流互感器二次側嚴禁開路。

（3）耦合器安裝嚴格按照載波耦合器的安裝標準執行，保證接線可靠。連接載波機至耦合器的信號線金屬屏蔽層單點良好接地。

（4）各類配網自動化終端設備的網絡接線全部匯接到統一的網絡配線模塊中，線纜整齊美觀不交叉,轉彎弧線一致，線纜與模塊的卡線堅固、接觸良好。

（5）尾纖布放，超出機柜的部分，必須穿管（PVC管、波紋管等）保護，余量的尾纖，盤圈成圓狀，用活扣扎帶捆綁起來，避免折斷。

5.2.5 樣板圖片

圖 5-7 裝置元件安裝示例

圖 5-8 電流互感器安裝示例

圖 5-9 終端接線示例

圖 5-10 壁掛式配電變壓器監測計量安裝示例

圖 5-11 電流互感器安裝

圖 5-12 電動操作機構安裝

圖 5-13 配電自動化終端（壁掛式）安裝示例

圖 5-14 配電自動化終端自動終端（柜式）安裝示例

六、接地及防雷

6.1 適用范圍

適用于配網工程室內站（開關站）防雷接地、保護接地、工作接地、重復接地及綜合接地裝置工程。對于其他變配電工程配網接地要求，可參照本節內容執行。

6.2 引用標準

GB 50057 建筑物防雷設計規范

GB 50169 電氣裝置安裝土程接地裝置施工及驗收規范

Q/CSG11105-2008 《南方電網工程施工工藝控制規范》

6.3 設計要求

6.3.1 接地裝置

（1）接地裝置由以水平接地體為主，垂直接地極為輔的方式構成，水平接地體選用φ16熱鍍鋅圓鋼，垂直接地極選用∠50×50熱鍍鋅角鋼。埋設于土壤內的接地裝置應采用熱鍍鋅防腐。加裝防腐劑。

（2）接地體（線）焊接應采用搭接焊，并符合以下要求：

a) 扁鋼為其寬度的2倍（且至少有3個棱邊焊接）；

b) 圓鋼為其直徑的6倍；

c) 扁鋼與圓鋼焊接時，其長度為圓鋼直徑的6倍；

d）扁鋼與角鋼焊接時，應由扁鋼彎成直角形（或圓弧形）后再與角鋼想焊接，此處的焊接應為雙面焊。3）建筑物內的接地網可以采用暗敷的方式，在適當?shù)奈恢昧粲薪拥囟俗印?/p>

（3）接地裝置敷設時，水平接地體頂面埋設深度不應小于0.6m，垂直接地體的間距不宜小于5m。

（4）在與公路、鐵路或管道等交叉及其他可能使接地線遭受損傷處，均應用管子或角鋼等加以保護。

（5）設備兩點接地時，接地引下線應分別與主接地網的不同干線相連。

（6）活動的金屬門、網門、金屬門框等均應進行接地。

（7）接地體橫平豎直、工藝美觀。裸露接地線的地上部分應涂黃綠相間油漆進行明示，接地漆間隔寬度統一為50mm或100mm。

（8）接地裝置的接地電阻不應大于4歐姆。

6.3.2 獨立配電站避雷帶

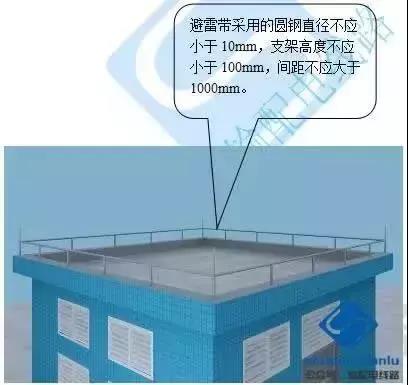

（1）避雷帶（避雷線）采用的圓鋼直徑不應小于10mm,扁鋼截面不應小于25mm×4mm。

（2）避雷帶明敷時，支架的高度不應低于100mm，支點的間距不應大于1000mm。

（3）在建筑物外墻避雷帶引下線應采用明敷的方式，其要求如下：

a）可以采用水平、垂直和沿墻面傾斜敷設三種方式，直線段應保持平整。

b）沿墻面敷設時，離地面宜保持250mm~300mm的距離。接地線與建筑物墻壁間應有10mm~15mm的間隙。

c）引下線支撐件間距水平敷設時宜為0.5 m ~1.5m；垂直敷設宜為1.5 m ~3m；轉彎部分宜為0.3 m ~0.5m。

6.4 施工工藝要點

6.4.1 接地裝置

（1）設備每個接地部分應以單獨的接地線與接地干線相連接。嚴禁在一個接地線中串接兩個或兩個以上需要接地的部分。

（2）接地網的埋深一般采用0.6m或0.8m。

（3）不得采用鋁導體作為接地體或接地線。當采用扁銅帶、銅絞線、銅棒、銅包鋼、銅包鋼絞線、鋼鍍銅、鉛包銅等材料作接地裝置時，其連接應符合 GB 50169-2006《電氣裝置安裝工程接地裝置施工及驗收規范》的要求。

6.4.2 避雷帶

（1）建筑物上的防雷金屬網應和建筑物頂部的其他金屬物體連接成一個整體。

（2）引下線安裝

a)明敷防雷引下線及接地體的連接宜采用焊接，焊接處應補涂防腐劑。若用鍍鋅螺栓將斷接卡子與接地體引出的接地干線連接時，連接必須牢固可靠。斷接卡子一般距地面為0. 3～0. 5m。

b）利用結構柱子主筋（直徑）16mm≥作暗敷引下線時，距室外地坪0.3-0.5m處焊出測試點，隨鋼筋逐層串聯焊接至頂層，焊接出一定長度的與避雷帶連接線，搭接長度不應小于l00mm。

c)利用結構圈梁里的主筋做均壓環時，應將不少于兩根的主筋焊成閉合環路，并與每個防雷引下線焊接牢固。在金屬門窗處留出與金屬門窗的連接頭（不少于兩點）。

6.5 樣板圖片
